SISTEMA DE ALCANTARILLADO
El sistema de alcantarillado puede ser de redes de alcantarillado de aguas residuales y redes de recogida de aguas pluviales, aunque en el municipio de Ubrique la red general es unitaria prácticamente en su totalidad, con la excepción del Polígono PP1 que tiene redes separativas.
- Red de Alcantarillado
Tiene un sistema de recogida de aguas residuales y pluviales del tipo unitario, mediante dos colectores general con una longitud aprox. de 44,3 km y diámetros comprendidos entre 200 – 800 mm y dos estaciones de bombeo de agua residual EBAR.
- Colector del margen izquierdo del Río Ubrique
- Colector del margen derecho del Río Ubrique
Ambos colectores convergen en una arqueta situada en la zona de pistas polideportivas junto al río, desde donde se conducen los vertidos hasta la EDAR, mediante un colector de 600 y 800 mm de diámetro.
El colector que conduce las aguas a la EDAR y en un tramo de unos 350 m se encuentra instalado sobre la superficie del terreno, instalación provisional que se realizó con tubería de PE DN 400 mm debido a unos corrimientos de tierra que fracturaron el colector original.
En los puntos de conexión de la red de colectores con los colectores principales y siempre junto al Río Ubrique, existen una serie de aliviaderos de desagüe al río, con objeto de que las aguas pluviales no sobrecarguen los colectores de alcantarillado en periodos de lluvia.

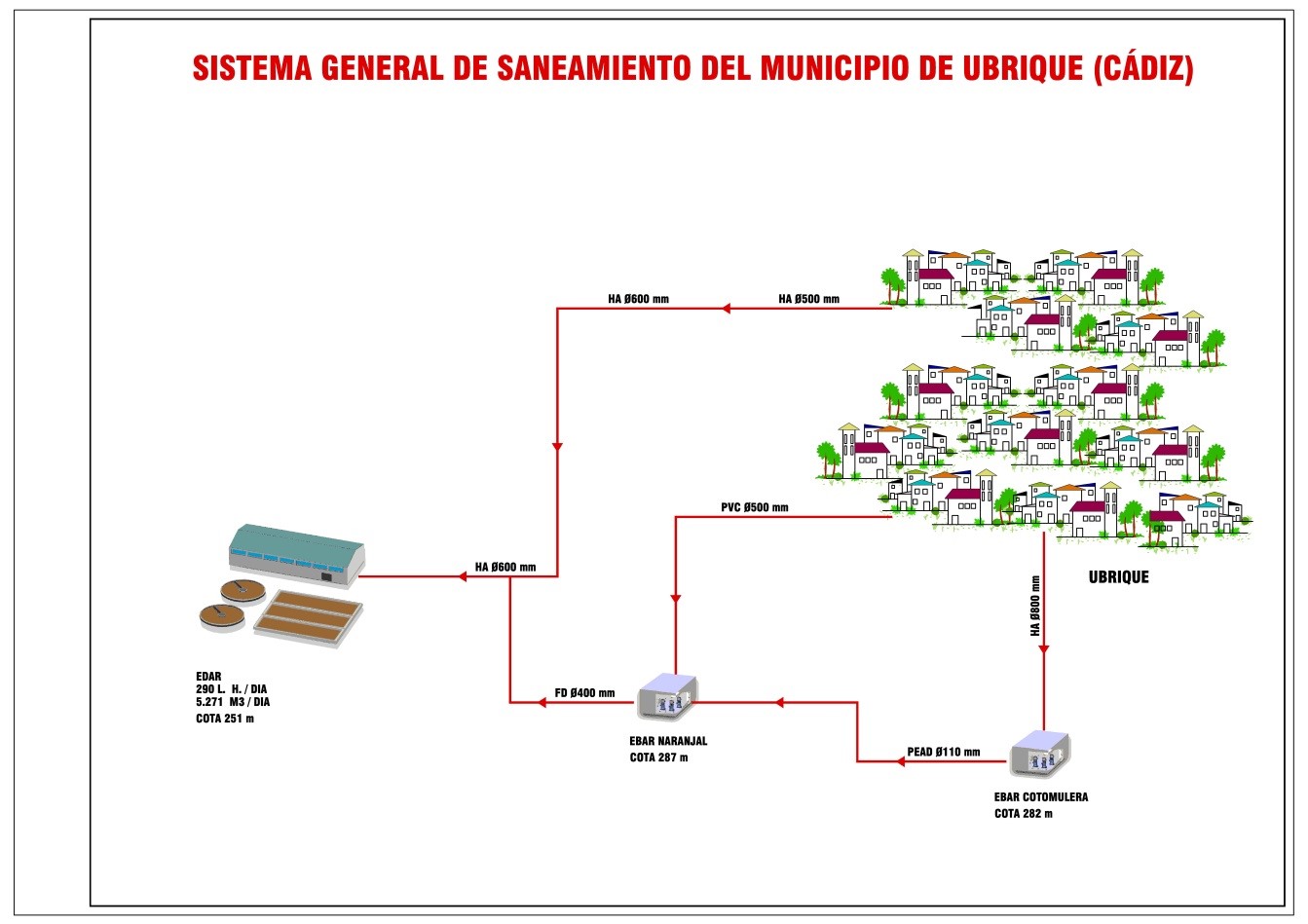

El esquema de funcionamiento de la red de alcantarillado es el siguiente:
- Estaciones de bombeo de aguas residuales (EBAR)
Existen dos estaciones de bombeo de aguas residuales en el interior del núcleo urbano, para impulsar las aguas fecales hacia los colectores generales, cuya funcionalidad es impulsar las aguas residuales de las zonas de Ubrique que no se pueden conducir por gravedad. Las estaciones de bombeo de aguas residuales (EBARs) son las siguientes:
- EBAR Coto Muleras
- EBAR El Naranjal

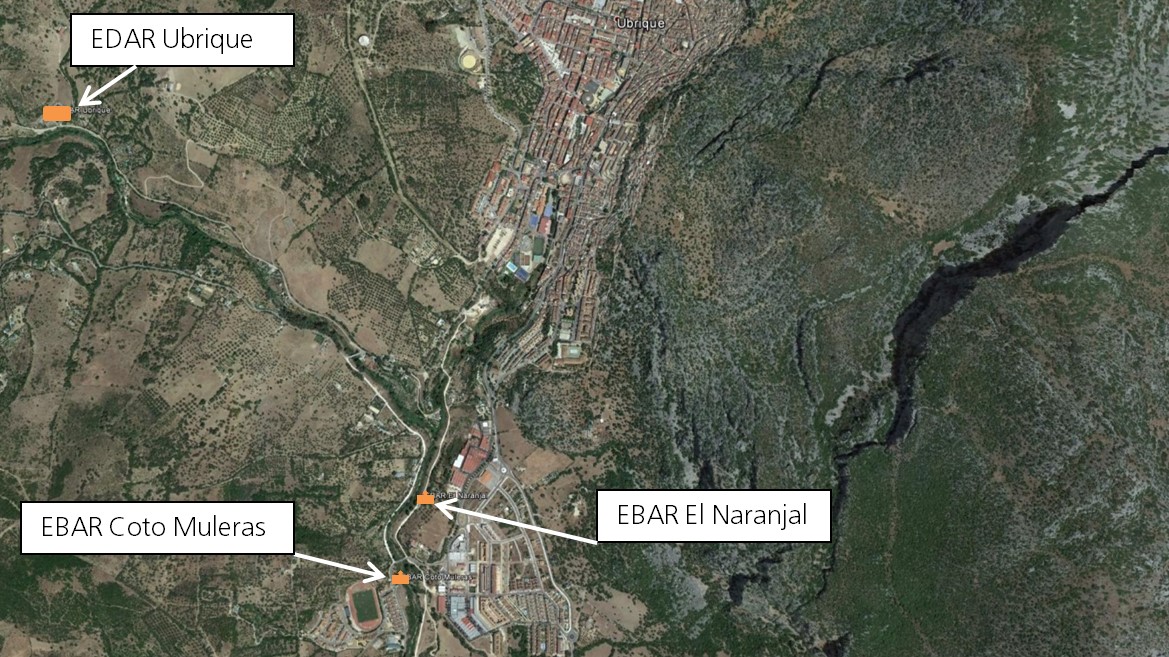

Su ubicación geográfica es la siguiente:

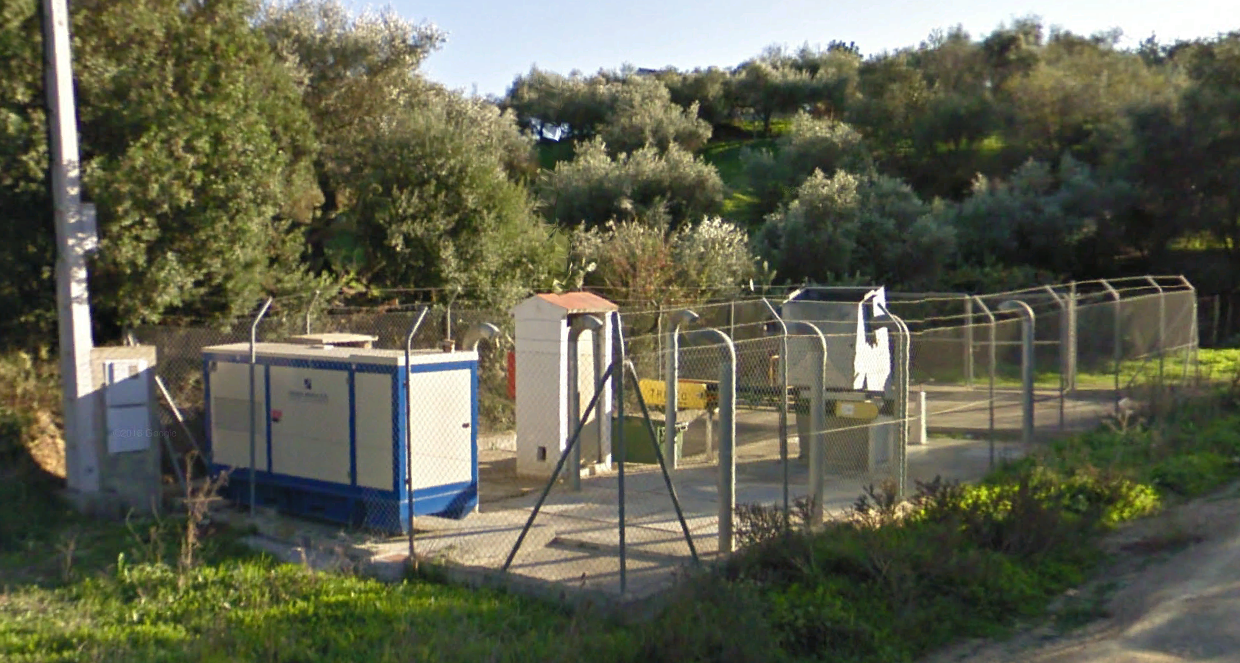

EBAR Coto Muleras
Expandir-
Está situada en el paraje de Cerro Muleras, recoge el agua de la urbanización de Coto Muleras y la eleva a la EBAR El Naranjal, mediante una tubería de fundición DN 150 mm.

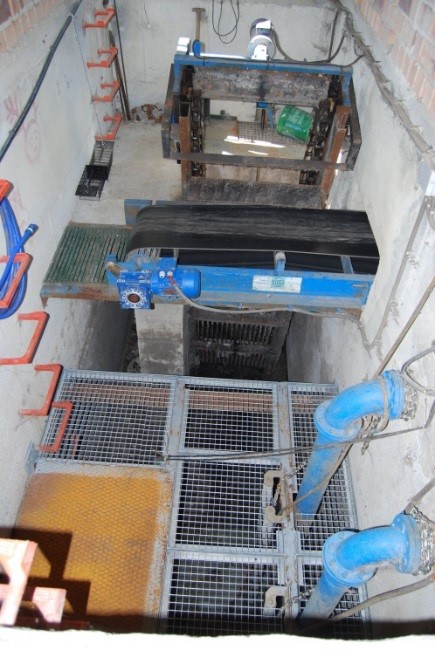

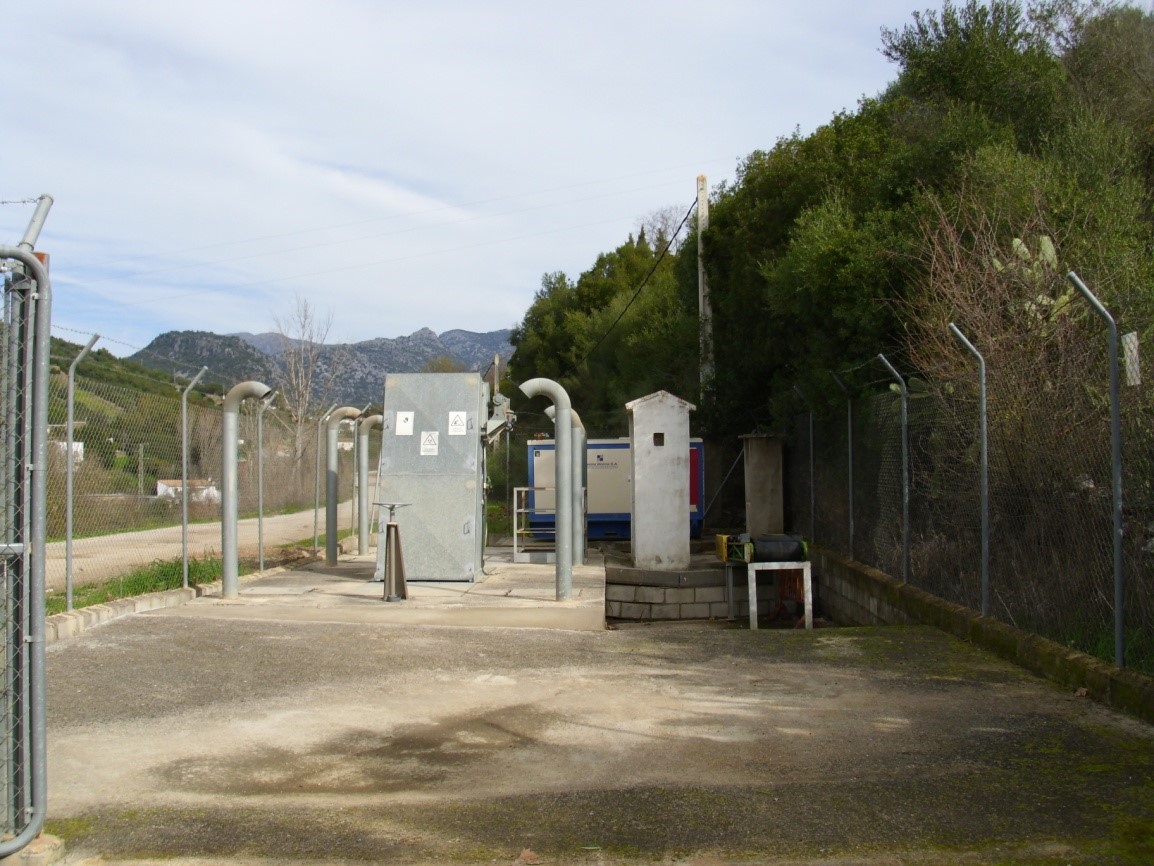

EBAR El Naranjal
Expandir-
Está situada en el paraje denominado El Naranjal, recoge el agua del Polígono la Piel, Polígono PP1 y la EBAR Coto Muleras, al colector general que conduce las aguas residuales del núcleo de Ubrique a la EDAR, la impulsión se realiza mediante una tubería de fundición DN 250 mm.
